Dettagli del prodotto
Luogo di origine: Cina
Marca: GCE
Certificazione: CE UL TUV
Numero di modello: RBMS07-S20-160A384V
Termini di trasporto & di pagamento
Quantità di ordine minimo: 2
Prezzo: negotiable
Imballaggi particolari: Borsa di bolla, schiuma, cartone
Tempi di consegna: 20 giorni lavorativi
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 500Sets al mese
Garanzia: |
3 anni |
Nome del prodotto: |
Sistema di gestione della batteria |
Applicazione: |
Contenitore ESS di UPS BESS Solar Off Grid ESS |
Caratteristica di progettazione: |
Potenza Daul AC DC |
Tensione nominale: |
384V |
Porta di comunicazione: |
LAN, RS485, CAN |
Corda del pacchetto no.: |
120S |
Marchio: |
GCE |
Capacità mensile del rifornimento: |
1000sets |
Tipo: |
Li Ion Battery BMS |
Peso: |
21 kg |
colore: |
Nero |
Garanzia: |
3 anni |
Nome del prodotto: |
Sistema di gestione della batteria |
Applicazione: |
Contenitore ESS di UPS BESS Solar Off Grid ESS |
Caratteristica di progettazione: |
Potenza Daul AC DC |
Tensione nominale: |
384V |
Porta di comunicazione: |
LAN, RS485, CAN |
Corda del pacchetto no.: |
120S |
Marchio: |
GCE |
Capacità mensile del rifornimento: |
1000sets |
Tipo: |
Li Ion Battery BMS |
Peso: |
21 kg |
colore: |
Nero |

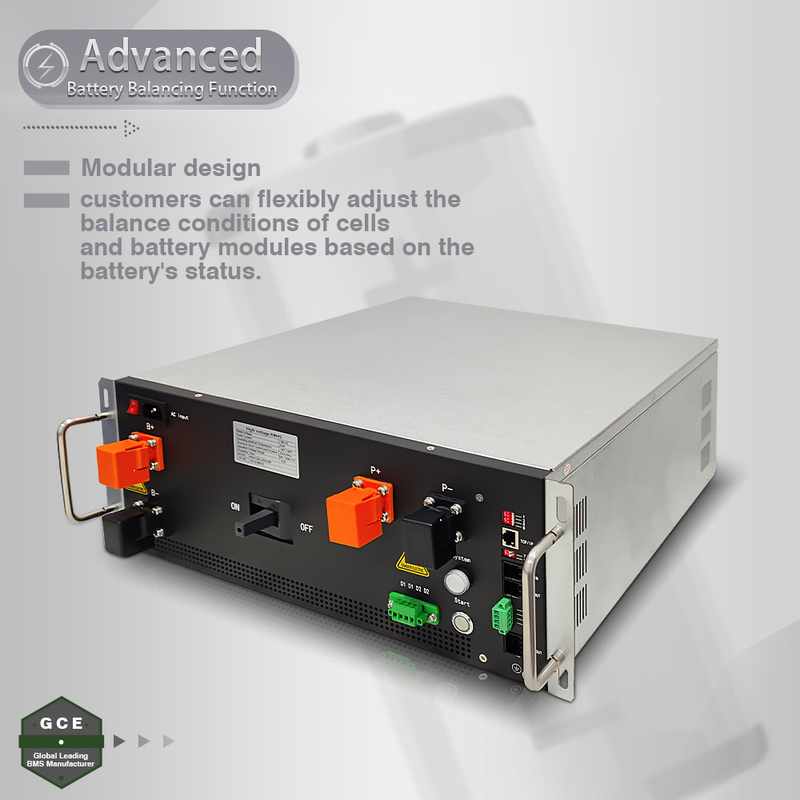

Lifepo4 BMS 120S 384V 160A BMS per UPS ESS Solar Off-Grid BESS Sistema di gestione della batteria
Introduzione della società:
Hunan Group Control Energy Technology Co., Ltd. ((GCE) è una società ad alta tecnologia specializzata nella ricerca e sviluppo di apparecchiature periferiche BMS e batterie al litio.Il sistema intelligente di gestione delle batterie al litio ad alte prestazioni prodotto dalla nostra azienda adotta la tecnologia leader internazionale, che migliora notevolmente l'efficienza della gestione delle batterie e prolunga la durata di vita delle batterie al litio.La strategia avanzata di controllo del BMS evita le difficoltà e l'instabilità incontrate dalla maggior parte dei concorrenti per il nostro BMS.
BMS software a bassa tensione da 4S a 24s ha un'ampia gamma di usi, interfacce di prodotto ricche, una forte scalabilità e compatibilità di sviluppo secondario;30s a 75s BMS adotta master-slave design integrato e soluzione di relè per soddisfare la domanda di batterie al litio di più stringhe di batterie di piccola capacità. ridurre notevolmente i costi di utilizzo degli utenti; gli anni '60-270 adottano un'architettura master-slave a tre livelli,che possono soddisfare i requisiti di serie e paralleli delle batterie al litio singole ad alta capacità entro 1000V.
Con l'apprendimento della tecnologia di base del BMS e l'invenzione su questa base, la nostra azienda ha sviluppato una varietà di periferiche per batterie al litio per soddisfare le esigenze di alta qualità del mercato.
HV Configurazione BMS della soluzione complessiva:
Un set completo di soluzioni HV 120S384V 160A BMS comprende:
1 set Master BMS, modello #: RBMS07-S20-160A384V
8 set 15S Slave BMU Modello #: BMU07-15S8T48F
8 serie di arnesi 15S
Le cinture di filo comprendono:
con una lunghezza di 20 mm o più, ma non superiore a 50 mm
Wire di comunicazione esterno BMU con il porto di Shenji,
Il cavo di alimentazione per il Ventilatore.
12S-24S BMU ((Slave) 12S-24S BMU ha 8pcs di sensori di temperatura, Fan tensione 48V ((17S-24S 12V), gamma di rilevamento della tensione 0-5V,12V alimentazione, consumo meno 20mA, CAN2.0 B comunicazione |
Indossare un filo... Cavi di acquisizione del segnale 18 fili P+20P, lunghezza standard 600mm,900mm,1200mm filo sensore di temperatura: lunghezza standard: 600mm,900mm,1200mm Cavo di alimentazione del ventilatore: 600 mm |
Indossare un filo... filo di comunicazione Il filo di comunicazione è collegato dal master BMS ad ogni BMU con connessione a cascata, l'ultima porta è per la resistenza terminale |
Parametri tecnici del BMS:
RBMS (master BMS) | 4U-125A/160A/250A |
metodo di protezione | MCCB+Contactor |
ClassificatoDistanza correntee | -250A~250A |
Intervallo di tensione | 384 V-1000 V |
Precisione di campionamento corrente | 10,0% FSR |
Interfaccia di comunicazione con PCS | RS485/CAN |
Interfaccia di comunicazione con BMU | CAN |
Interfaccia di comunicazione con GBMS | RS485/CAN |
Comunicazione con il software di monitoraggio/SEM | Ethernet |
Supporto per l' aggiornamento di IAP | - Sì, sì. |
Supporto per la visualizzazione HMI e le impostazioni dei parametri | No ((OptionalPlug in) |
Determinazione dell'isolamento | Sì (facoltativo) |
Modulo di alimentazione ad alta tensione | Sostenere l'avvio della corrente continua (facoltativo) |
Sotto il contatto a secco (normalmente aperto) | Nessuna |
Qty massimo delle BMU | 18 |
Potenza | 24VDC ((18~28V) |
Consumo di energia | ≤25W |
Dimensione(W*H*D) mm | 4U |
(440*178*500) | |
Connessione Via fuori | Dietro e davanti |
Tap Center | supporto (facoltativo) |
Peso netto | 23 kg |
Caratteristiche del BMS ad alta tensione GCE:
1 | Sistema avanzato di gestione della batteria--- Il sistema di gestione della batteria altamente integrato può realizzare un monitoraggio senza soluzione di continuità. |
2 |
Perfetta autocontrollo e funzione di controllo dello stato di funzionamento, con schermo HMI, L'informazione sul funzionamento del sistema è chiara a colpo d'occhio. |
3 | Strategie di controllo e protezione del sistema complete e affidabili, garantiscono in modo completo la sicurezza delle batterie e escortano per prolungare la vita delle batterie. |
4 |
Progettazione modulare, configurabile ed espandibile --- più unità di stoccaggio dell'energia possono essere L'impianto di accumulo di energia può essere combinato e ampliato in modo flessibile in un sistema di accumulo di energia più grande. |
5 |
Interfacce di comunicazione abbondanti --- RS485 multipli, CAN, Ethernet, ingresso a contatto asciutto Interfacce di comunicazione con la maggior parte dei PCS e dei server di monitoraggio presenti sul mercato. |
6 |
Il protocollo di interfaccia di comunicazione è flessibile --- la fabbrica viene fornita con la Il protocollo di comunicazione può anche essere adattato ai PCS di diversi produttori in base alle esigenze del cliente. |
7 | Il chip di memoria di grande capacità integrato può memorizzare una grande quantità di dati chiave di funzionamento, e una scheda SD può essere aggiunta per realizzare la memoria storica della batteria |
8 |
Il controllo automatico della circolazione e il controllo automatico parallelo/offline possono facilmente realizzare il connessione parallela di batterie. |
