288V 125A Relay HV BMS 3U altamente integrato per batteria LFP NCM LTO

Dettagli del prodotto

Luogo di origine: Cina

Marca: GCE

Certificazione: CE/RoHS/SGS/MSDS

Numero di modello: 3U

Termini di trasporto & di pagamento

Quantità di ordine minimo: 2

Prezzo: negotiable with wenglin@hngce.com

Imballaggi particolari: Cartone ondulato

Tempi di consegna: 15-20 giorni

Capacità di alimentazione: 1000 serie/mese

Ottenga il migliore prezzo
Punto culminante:

288V HV BMS

,

Alta tensione BMS della batteria di LTO

Marchio:
GCE
Numero di modello:
3U (RBMS07S2-3-125A288V)
Nome del prodotto:
288V125A CC BMS
Numero di stringhe:
90s
Protocollo di comunicazione:
Rs485, PUÒ, lan
Tipo di batteria:
LFP, NCM, LTO…
MOQ:
il campione 1pc ha accettato
Peso del pacchetto:
21 kg
Marchio:
GCE
Numero di modello:
3U (RBMS07S2-3-125A288V)
Nome del prodotto:
288V125A CC BMS
Numero di stringhe:
90s
Protocollo di comunicazione:
Rs485, PUÒ, lan
Tipo di batteria:
LFP, NCM, LTO…
MOQ:
il campione 1pc ha accettato
Peso del pacchetto:
21 kg

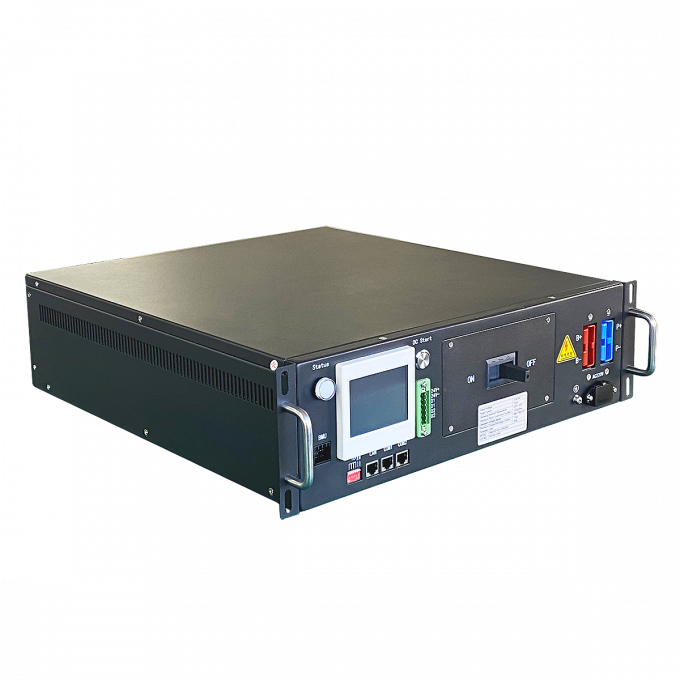

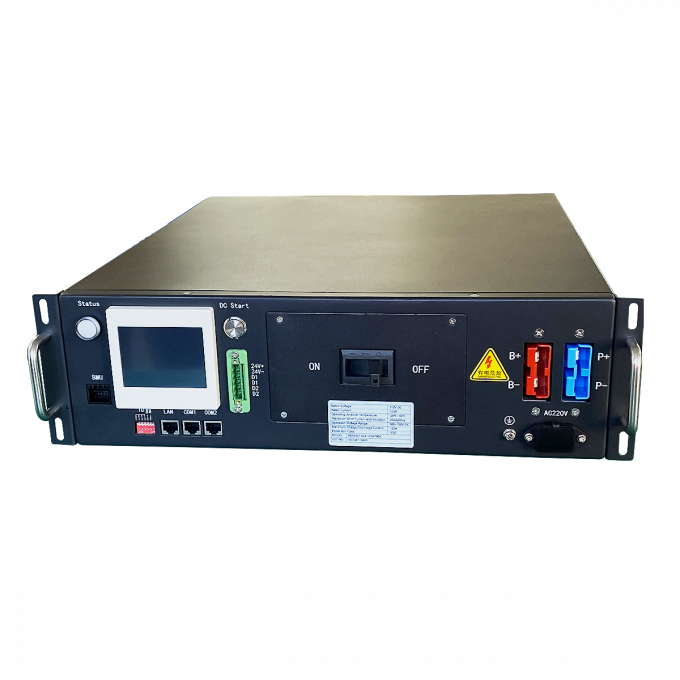

288V 125A Relay HV BMS 3U altamente integrato per batteria LFP NCM LTO
288V 125A Relay BMS 16S HV Master BMS Sistema di gestione dell'energia domestica

288V 125A Relay HV BMS 3U altamente integrato per batteria LFP NCM LTO 0
  • 288V125Amp


    •



Protocollo di comunicazione:
Rs485, CAN, LAN, contatto a secco, Modbus

* Cassa 3U standard da 19 pollici

* Efficiente, stabile e affidabile

* dimensione:W482*H132*D500mm



288V 125A Relay HV BMS 3U altamente integrato per batteria LFP NCM LTO 1

12S-24S BMU ((Slave)

12S-24S BMU ha 8pcs di sensori di temperatura, Fan tensione 48V ((17S-24S 12V), gamma di rilevamento della tensione 0-5V,12V potenza
alimentazione,consumo meno 20mA, comunicazione CAN2.0 B
288V 125A Relay HV BMS 3U altamente integrato per batteria LFP NCM LTO 2

Cavi di acquisizione del segnale

18 fili di pin + 20 fili di pin, lunghezza standard 600mm,900mm,1200mm filo sensore di temperatura: lunghezza standard 600mm,900mm,1200mm
Cavo del ventilatore: 600 mm


288V 125A Relay HV BMS 3U altamente integrato per batteria LFP NCM LTO 3

Fabbricazione a partire da prodotti della voce 8528

Il filo di comunicazione è collegato dal master BMS ad ogni BMU con connessione a cascata, l'ultima porta è per la resistenza terminale

288V 125A Relay HV BMS 3U altamente integrato per batteria LFP NCM LTO 4



  • Sistema avanzato di gestione della batteria --- Il sistema di gestione della batteria altamente integrato consente un monitoraggio senza soluzione di continuità.
  •
  • Perfetto auto-test e rilevamento dello stato operativo, con display HMI, informazioni sul funzionamento del sistema a colpo d'occhio.
  •
  • Perfette e affidabili strategie di controllo e protezione del sistema per proteggere pienamente la sicurezza della batteria, estendere la vita della batteria di scorta.
  •
  • Progettazione modulare, configurabile, scalabile --- combinazione flessibile di più unità di stoccaggio dell'energia
  •
  • Può essere ampliato in un sistema di accumulo di energia più grande, il massimo può supportare 272 (piombo-carbonio)400) serie di batterie.
  •
  • La capacità è grande --- I chip di memoria di grande capacità possono memorizzare un gran numero di chiavidati operativi, ma può anche installare una scheda SD per l'accesso offline.
  •
  • Il PCS ha una funzione di controllo del protocollo, la scelta della versione di interruttore.
  •
  • Interfaccia di comunicazione ricca --- RS485 multipli, CAN, Ethernet, ingresso e uscita a contatto asciuttoInterfacce, supporto per la maggior parte del mercato con PCS, monitoraggio della comunicazione tra server.
  •
  • PCS senza funzione di controllo del protocollo, scelta della versione contattore + interruttore.
  •
  • Il controllo automatico della circolazione e il controllo automatico della macchina parallela fuori linea, possono essere facilmenteBatteria parallela.


3U BMS per ESS

192V-600V, 125A-160A

Supporto di più BMS in parallelo per ottenere una maggiore capacità




Specificità
Nome del prodotto
BMS
Modello no.
RBMS07S2-0-250A288V
metodo di protezione
MCCB+Contactor
Intervallo di corrente nominale
-250A~250A
Intervallo di tensione
144V-288V
Precisione attuale del campionamento
10,0% FSR
Interfaccia di comunicazione con BMU
RS485/CAN
Interfaccia di comunicazione con BMU
CAN
Interfaccia di comunicazione con BMU
RS485/CAN
Comunicazione con il software di monitoraggio/SEM
Ethernet
Supporto per l' aggiornamento di IAP
- Sì, sì.
Supporto per l'indicatore e il parametro HMI
Numero ((Plug in opzionale)
Determinazione dell'isolamento
Sì (facoltativo)
Modulo di alimentazione ad alta tensione
Sostenere l'avvio della corrente continua (facoltativo)
Sotto il contatto a secco (normalmente aperto)
- No, no.
Qty massimo delle BMU
20
Potenza
24VDC ((18~28V)
Consumo di energia
≤ 20 W
Dimensioni (mm)
4U (440*178*600)
Via di qui.
Frontale
Tocca centro
Sostegno (facoltativo)
Peso netto
23 kg





Precauzioni di sicurezza

  • Gli strumenti per il personale di installazione e di messa in servizio devono essere isolati
  • I guanti di gomma isolante devono essere indossati durante l'installazione e la manutenzione.
  • L'installazione, la messa in servizio e la manutenzione del filo di metallo generato nel processo, come ad esempio caduto nella batteria, è necessario utilizzare uno strumento isolante per rimuovere,Non puoi essere un detriti persistente.
  • Quando è necessaria una manutenzione, l'interruttore principale del CBMS deve essere scollegato per interrompere il collegamento della batteria al bus CC PCS.
  • In base alle esigenze del progetto, durante la fase iniziale sono stati fissati parametri quali la corrente di carica e scarica e la tensione di carica e scarica del sistema di gestione della batteria.
  • Numero di documento installazione e debug. I parametri non possono essere modificati senza autorizzazione. Altrimenti la durata della batteria può essere ridotta,e batterie più gravi possono essere danneggiate causare gravi danni agli incidenti di sicurezza
  • In caso di incendio intorno al serbatoio di accumulo di energia, assicurarsi di utilizzare estintori a polvere secca o sabbia antincendio.
  • Se il sistema non viene utilizzato per un lungo periodo, assicurarsi di scollegare l'interruttore principale della batteria
  • Cercare di evitare l' uso a lungo termine nei seguenti ambienti di lavoro:
  • Superare la gamma di temperatura o di umidità specificata nel disciplinare
  • Forte vibrazione o vulnerabilità all'impatto del luogo
  • Luce solare diretta o vicino alla fonte di calore del luogo
  • Polvere, sostanze corrosive, infiammabili, alto livello di salinità



Disegno campione dei prodotti standard del CBMS





288V 125A Relay HV BMS 3U altamente integrato per batteria LFP NCM LTO 8



La nostra compagnia


Siamo un'azienda con molti anni di esperienza nei sistemi di gestione delle batterie, facendoli lavorare per i nostri clienti,garantire che i loro sistemi funzionino con maggiore efficienza e beneficiano quindi di prestazioni energetiche ottimali e di livelli di comfort aumentati.

Utilizziamo una programmazione intelligente e il nostro esperto team di ingegneri è addestrato per capire come raggiungere questo obiettivo.


Non è necessario un sistema di monitoraggio dell'energia separato o un'interfaccia complessa.


Il personale di BMS è molto esperto e accessibile e può diagnosticare rapidamente i problemi.



288V 125A Relay HV BMS 3U altamente integrato per batteria LFP NCM LTO 9


Scenari di applicazione

◎ Sistema di accumulo di energia a batteria (BESS)
◎ Immagazzinamento di energia fuori rete
◎ Data Center
◎ Modulazione della frequenza della rete di stoccaggio dell'energia
◎ Potenza / trazione della pista
◎ LFP UPS alimentazione



288V 125A Relay HV BMS 3U altamente integrato per batteria LFP NCM LTO 10
