Dettagli del prodotto
Luogo di origine: CINESE
Marca: GCE
Certificazione: CE UL TUV
Numero di modello: RBMS07-S20-250A624V
Termini di trasporto & di pagamento
Quantità di ordine minimo: 2
Prezzo: negotiable
Imballaggi particolari: Borsa di bolla, schiuma, cartone
Tempi di consegna: 20~25days
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 1000 serie/mese
Descrizione: |
Soluzione complessiva Sistema di gestione della batteria |
Garanzia: |
3 anni |
Applicazione: |
BESS, UPS, solare fuori dalla griglia ESS, contenitore ESS |
Voltaggio: |
256V |
Corrente: |
250A |
Caratteristica di progettazione: |
CA, alimentazione elettrica doppia di CC |
Comunicazione: |
RS485 PUÒ LAN (IP/TCP) |
Tipo delle cellule applicabile: |
LFP, NCM, LTO |
Eventi: |
5000 |
Descrizione: |
Soluzione complessiva Sistema di gestione della batteria |
Garanzia: |
3 anni |
Applicazione: |
BESS, UPS, solare fuori dalla griglia ESS, contenitore ESS |
Voltaggio: |
256V |
Corrente: |
250A |
Caratteristica di progettazione: |
CA, alimentazione elettrica doppia di CC |
Comunicazione: |
RS485 PUÒ LAN (IP/TCP) |
Tipo delle cellule applicabile: |
LFP, NCM, LTO |
Eventi: |
5000 |
GCE 256V 250A Lifepo4 BMS sistema di gestione delle batterie al litio BMS Con
15S BMU Per LFP su larga scala NCM LTO BESS UPS SolarESS Micro Griglia ESS
Home ESS Contenitore ESS Solar Carport ESS

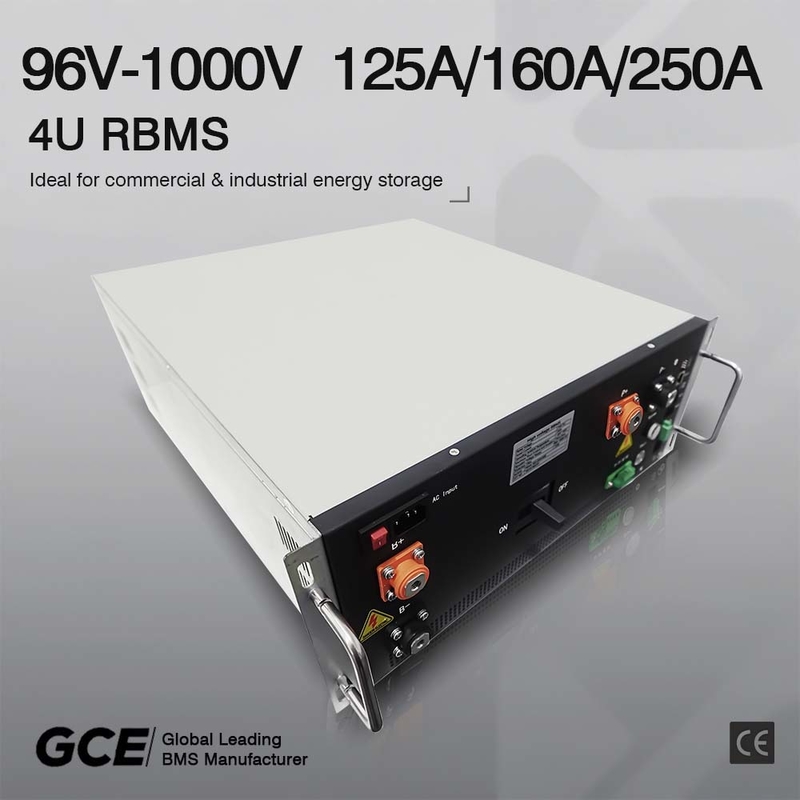

BMS master ad alta tensione: RMBS07-S20-250A624V
Un set completo di soluzioni BMS HV 80S256V 250A comprende:
1 set Master BMS, modello #: RBMS07-S20-250A256V
4 serie di 20S Slave BMU Modello #: BMU07-20S8T48F
4 serie di cinturini 20S:
compresi i fili di rilevamento della tensione e della temperatura,
con una lunghezza massima di 20 mm o più, ma non superiore a 50 mm
Cavi di alimentazione del ventilatore.
1.Sistema avanzato di gestione della batteria --- Il sistema di gestione della batteria altamente integrato consente un monitoraggio continuo.
2. perfetto auto-test e rilevamento dello stato operativo, con display HMI, informazioni sul funzionamento del sistema a colpo d'occhio.
3. strategie di controllo e protezione del sistema perfette e affidabili per proteggere pienamente la sicurezza della batteria e prolungare la vita della batteria.
Scorta della batteria.
4. progettazione modulare, configurabile, scalabile --- combinazione flessibile di più unità di stoccaggio dell'energia può essere ampliato a un più grande
sistema di accumulo di energia, il massimo può supportare 272 (batteria a piombo-carbonio 400) serie di batterie.
12S-24S BMU ((Slave)12S-24S BMU ha 8pcs di sensori di temperatura, Fan tensione 48V ((17S-24S 12V), gamma di rilevamento della tensione 0-5V,12V alimentazione,consumo meno 20mA, CAN2.0 B comunicazione
|
Indossare un filo...Cavi di acquisizione del segnale18 fili di pin + 20 fili di pin, lunghezza standard 600mm,900mm,1200mm filo sensore di temperatura: lunghezza standard 600mm,900mm,1200mm
Cavo del ventilatore: 600 mm |
Indossare un filo...filo di comunicazioneIl filo di comunicazione è collegato dal master BMS ad ogni BMU con connessione a cascata, l'ultima porta è per la resistenza terminale
|
Immagine reale della BMU:
Specificità:
Nome del prodotto | BMS ((Sistema di gestione della batteria) |
Modello no. | RBMS07-S20-250A256V |
metodo di protezione | MCCB+Contactor |
Intervallo di corrente nominale | -250A~250A ((Max. 500A) |
Intervallo di tensione | 96V-1000V |
Precisione attuale del campionamento | 10,0% FSR |
Interfaccia di comunicazione con PCS | RS485/CAN |
Interfaccia di comunicazione con BMU | CAN |
Interfaccia di comunicazione con SBMS | RS485/CAN |
Comunicazione con il software di monitoraggio/SEM | Ethernet |
Supporto per l' aggiornamento di IAP | - Sì, sì. |
Supporto per l'indicatore e il parametro HMI | No (plugin opzionale) |
Determinazione dell'isolamento | Sì (facoltativo) |
Modulo di alimentazione ad alta tensione | Sostenere l'avvio della corrente continua (facoltativo) |
Sotto il contatto a secco (normalmente aperto) | - No, no. |
Qty massimo delle BMU | 20 |
Potenza | 24VDC ((18~28V) |
Consumo di energia | ≤ 20 W |
Dimensioni (mm) | 4U (482*180*500) |
Via di qui. | Frontale |
Tap Center | Sostegno (facoltativo) |
Peso netto | 30 kg |
Documenti Scarica:
Collegamento per il download delle specifiche per Master BMS e Slave BMU:
GCE_RBMS specifica - EN - V1.0.pdf
GCE 17-24S BMU-specificazione-UL-V1.0.pdf
Link per il download del modulo di raccolta delle informazioni sulla domanda del BMS:
modulo di raccolta informazioni BMS ad alta tensione EN2021-04.do...
Per ulteriori informazioni sul nostro BMS, contattatemi.
