Dettagli del prodotto
Luogo di origine: CINESE
Marca: GCE
Certificazione: CE UL TUV
Numero di modello: RBMS07S-38S50A
Termini di trasporto & di pagamento
Quantità di ordine minimo: 2
Prezzo: Negotiatable with bruceliu@hngce.com
Imballaggi particolari: Borsa di bolla, schiuma, cartone
Tempi di consegna: giorni 10working
Capacità di alimentazione: 1000 serie/mese
Garanzia: |
3 anni per le RBMS e 1 anno per le BMU/PCB |
Applicazione: |
UPS, ESS, BESS solare fuori rete |
Tipo di cella applicabile: |
LFP NMC LTO |
Dimensione: |
410 mm*210 mm*78 mm |
Comunicazione: |
RS485 |
Struttura: |
Maestro schiavo tutto in uno |
protezione contro cortocircuiti: |
25KA 20ms |
Fornitore di energia: |
AC/DC |
Garanzia: |
3 anni per le RBMS e 1 anno per le BMU/PCB |
Applicazione: |
UPS, ESS, BESS solare fuori rete |
Tipo di cella applicabile: |
LFP NMC LTO |
Dimensione: |
410 mm*210 mm*78 mm |
Comunicazione: |
RS485 |
Struttura: |
Maestro schiavo tutto in uno |
protezione contro cortocircuiti: |
25KA 20ms |
Fornitore di energia: |
AC/DC |
Descrizione del prodotto

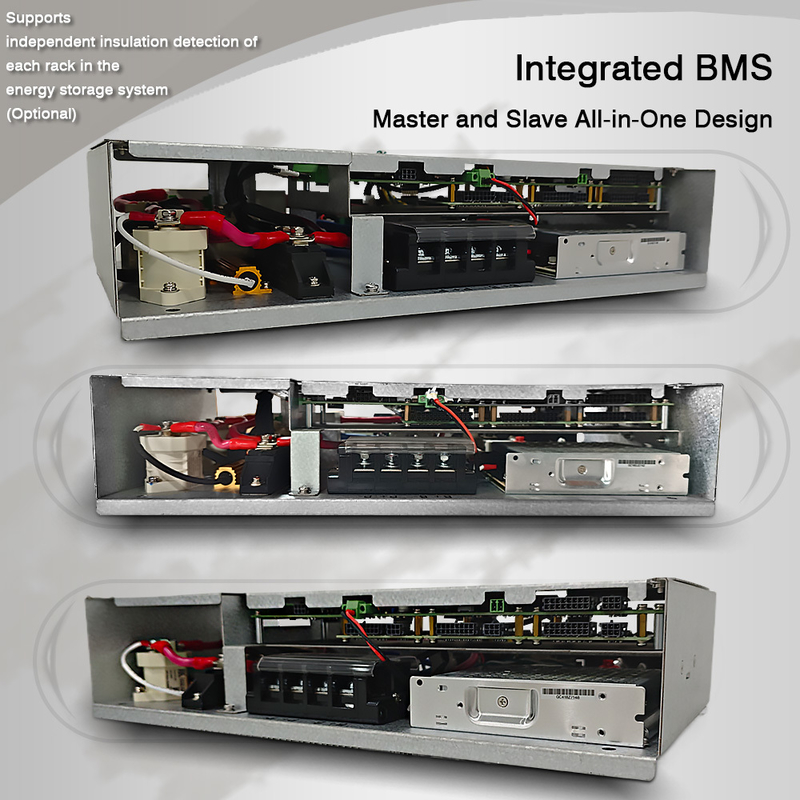

GCE HV LiFePO4 Batteria 38S 121.6V 50A BMS integrato per UPS Home ESS Micro-grid ESS Large Scale ESS Solar Carport ESS
Visualizzazione del GCE HV BMS:
Per la casa ESS, 75S240V 100A BMS può lavorare con un inverter per costruire un sistema di accumulo di energia perfetto per la casa.Ci saranno protocolli di comunicazione necessari per la comunicazione tra il BMS master e un altro dispositivoIl BMS e l'inverter lavorano insieme per realizzare la funzione di stoccaggio dell'energia per la rasatura dei picchi e il riempimento delle valli.
Il BMS da 30 a 75 anni adotta una progettazione integrata master-slave e una soluzione di relè per soddisfare la domanda di batterie al litio di più serie di batterie di piccola capacità.Gli anni '60-270 adottano l'architettura master-slave a tre livelli, in grado di soddisfare i requisiti di serie e paralleli delle batterie al litio singole ad alta capacità entro 1000V.
GCE HV BMS:
*Interfacce di comunicazione multiple
Le interfacce RS485, CAN, Ethernet, dry contact input e output possono stabilire la comunicazione con la maggior parte dei PCS e degli inverter presenti sul mercato.
*Con display HMI da 3,5 / 7 pollici
Perfetto auto-test e funzione di rilevamento dello stato di funzionamento, con schermo HMI, le informazioni di funzionamento del sistema sono chiare a colpo d'occhio.
* Balancing cellulare intelligente
L'equilibrio passivo efficiente viene utilizzato per massimizzare la capacità utilizzabile dei pacchetti di batterie.
*Monitoraggio della salute
Monitora la resistenza interna delle singole celle e la capacità misurata della batteria.
*Campo programmabile
Parametri come gli intervalli di tensione, i limiti di corrente e molte altre impostazioni sono facilmente modificabili sul campo.
*Protezione da corrente e tensione
Protegge la batteria da sovraccariche e sovraccariche, prolungando così la durata del ciclo.
*Gestione termica
Protezione contro le temperature elevate e basse con comandi per il raffreddamento o il riscaldamento.
GCE HV BMS Configurazione:
HV 38S 121.6V50A BMS comprende:
Master BMS, modello #: RBMS07S-38S50A e i suoi accessori per fili, comprendono fili di rilevamento della temperatura a 6p e fili di rilevamento della tensione a 16p.
Esistono due diversi modelli di BMS integrato, uno è un modello autonomo mentre l'altro è parallelo e il suo costo è leggermente superiore al modello autonomo.
Parametri tecnici del BMS integrato GCE:
Articolo | Specifiche e parametri | |
Intervallo di tensione di funzionamento del sistema | 120 - 370 VDC | |
Modalità di avvio | Avvio a corrente continua | |
bilancio | Tipo di equilibrio | Equalizzazione della resistenza passiva |
Corrente in equilibrio | 100mA ± 10mA (quando la cella è a 3,50V) | |
Precisione del campionamento | ± 2°C | |
Prove di tensione | Precisione del campionamento | a singola cella ± 20 mV |
Modalità di comunicazione | Contenitore: 1 canale (comunicazione con PC / UPS) | |
RS485: 1 canale (comunicazione con il computer superiore / PCS / UPS) | ||
Modalità di visualizzazione | Indicatore LED a 6 cifre, compreso | |
Indicazione di guasto a 1 bit, indicazione di funzionamento a 1 bit, indicazione di potenza SOC a 4 bit | ||
Display HMI: opzionale da 3,5 pollici | ||
Corrente nominale | 50A/100A | |
(scelta in base alle esigenze del cliente) | ||
Protezione da cortocircuito | Supporto 7.5KA 20ms | |
Capacità massima di sovraccarico | 50A transiente di sistema: 70A/10S | |
100A transiente del sistema: 150A/10S | ||
Livello di allarme | uno Livello | |
Livello di protezione | due livelli | |
Livello 1 di interruzione di carica/scarica | ||
Interruttore micro-interruttore di livello 2, disattivazione del sistema | ||
Consumo di energia | ≤ 10 W | |
Peso | 4.5 kg | |
Resistere alla tensione nominale | 1800VDC 1mA 1min | |
Certificazione di sicurezza | Rispetto delle norme di certificazione CE | |
Temperatura di funzionamento | -20°60°C | |
Intervallo di umidità di esercizio | < 90 RH ((40°C±2°C) |
