GCE 65S-75S 100A HV bms con relè a doppia alimentazione per sistemi di accumulo di energia a batteria
VISUO IN GENERALE

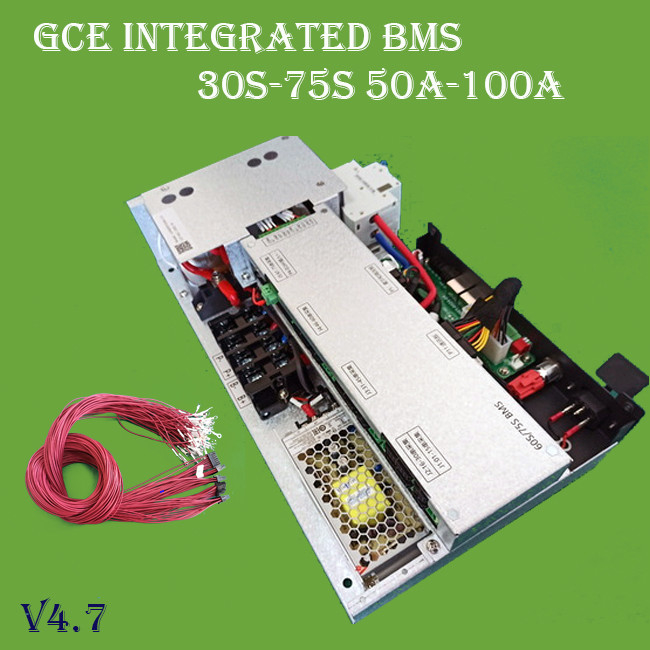

Il BMS integrato 30S è composto da Master BMS main board, Slave sampling board BMU, PCB ad alta tensione, alimentazione elettrica, sensore Hall, contattori, micro-interruttori, terminali di alimentazione, scatola strutturale, imbracatura,ecc.. ha le caratteristiche di struttura compatta, installazione flessibile e basso costo, ed è adatto per l'installazione integrata con batterie di piccola capacità.
Parametri integrati del BMS 65S-75S:
Articolo | Specifiche e parametri | |
Intervallo di tensione di funzionamento del sistema | 120 - 370 VDC | |
Modalità di avvio | Avvio a corrente continua | |
bilancio | Tipo di equilibrio | Equalizzazione della resistenza passiva |
Corrente in equilibrio | 100mA ± 10mA (quando la cella è a 3,50V) | |
Precisione del campionamento | ± 2°C | |
Prove di tensione | Precisione del campionamento | a singola cella ± 20 mV |
Modalità di comunicazione | Contenitore: 1 canale (comunicazione con PC / UPS) | |
RS485: 1 canale (comunicazione con il computer superiore / PCS / UPS) | ||
Modalità di visualizzazione | Indicatore LED a 6 cifre, compreso | |
Indicazione di guasto a 1 bit, indicazione di funzionamento a 1 bit, indicazione di potenza SOC a 4 bit | ||
Display HMI: opzionale da 3,5 pollici | ||
Corrente nominale | 50A/100A | |
(scelta in base alle esigenze del cliente) | ||
Protezione da cortocircuito | Supporto 7.5KA 20ms | |
Capacità massima di sovraccarico | 50A transiente di sistema: 70A/10S | |
100A transiente del sistema: 150A/10S | ||
Livello di allarme | uno Livello | |
Livello di protezione | due livelli | |
Livello 1 di interruzione di carica / scarica | ||
Interruttore micro-interruttore di livello 2, disattivazione del sistema | ||
Consumo di energia | ≤ 10 W | |
Peso | 4.5 kg | |
Resistere alla tensione nominale | 1800VDC 1mA 1min | |
Certificazione di sicurezza | Rispetto delle norme di certificazione CE | |
Temperatura di funzionamento | -20°60°C | |
Intervallo di umidità di esercizio | < 90 RH ((40°C±2°C) |
Prodotti integrati BMS:
Caratteristica del prodotto
1È altamente integrato con meno spazio di installazione.
2.Lungo ciclo di vita, > 3000 volte a 80% DOD.
3.Non contiene metalli pesanti e è rispettoso dell'ambiente.
4- Manutenzione libera, non c'e' effetto memoria.
5.BMS interno con protezione completa, batteria ha protezione ad alta tensione con maggiore affidabilità.
