Dettagli del prodotto
Luogo di origine: CINESE
Marca: GCE
Certificazione: CE UL TUV
Numero di modello: RBMS07-S20-250A816V
Termini di trasporto & di pagamento
Quantità di ordine minimo: 2
Prezzo: Negotiatable
Imballaggi particolari: Borsa di bolla, schiuma, cartone
Tempi di consegna: 20 giorni lavorativi
Termini di pagamento: T/T,L/C
Capacità di alimentazione: 1000 serie/mese
|
Garanzia:
|
36 mesi
|
ApplicaPtion:
|
LFP ESS, UPS, BESS solare fuori rete
|
Tipo di cella applicabile:
|
Lifepo4, NMC, LTO
|
Voltaggio nominale:
|
816V
|
Corrente massima:
|
250A
|
Dimensione della scatola di alta tensione:
|
4U
|
Caratteristica di progettazione:
|
DC AC Doppia alimentazione
|
Nome del prodotto:
|
Sistema di gestione della batteria
|
Peso:
|
28 kg
|
|
Garanzia:
|
36 mesi
|
|
ApplicaPtion:
|
LFP ESS, UPS, BESS solare fuori rete
|
|
Tipo di cella applicabile:
|
Lifepo4, NMC, LTO
|
|
Voltaggio nominale:
|
816V
|
|
Corrente massima:
|
250A
|
|
Dimensione della scatola di alta tensione:
|
4U
|
|
Caratteristica di progettazione:
|
DC AC Doppia alimentazione
|
|
Nome del prodotto:
|
Sistema di gestione della batteria
|
|
Peso:
|
28 kg
|
Lifepo4 BMS 255S 816V 250A ESS UPS BMS per il sistema solare off-grid BESS Sistema di gestione della batteria
Elenco dei prodotti GCE HV-BMS:
Un set completo di soluzioni BMS HV 255S816V 250A comprende:
1 set Master BMS, modello #: RBMS07-S20-250A816V
17sets 15S Slave BMU Modello #: BMU07-15S8T48F
17sets 15S Armatura a filo
15S Le imbracature a filo comprendono:
con una lunghezza di 20 mm o più, ma non superiore a 50 mm
Wire di comunicazione esterno BMU con il porto di Shenji,
Il cavo di alimentazione per il Ventilatore.
Immagini dei prodotti BMS ad alta tensione GCE:

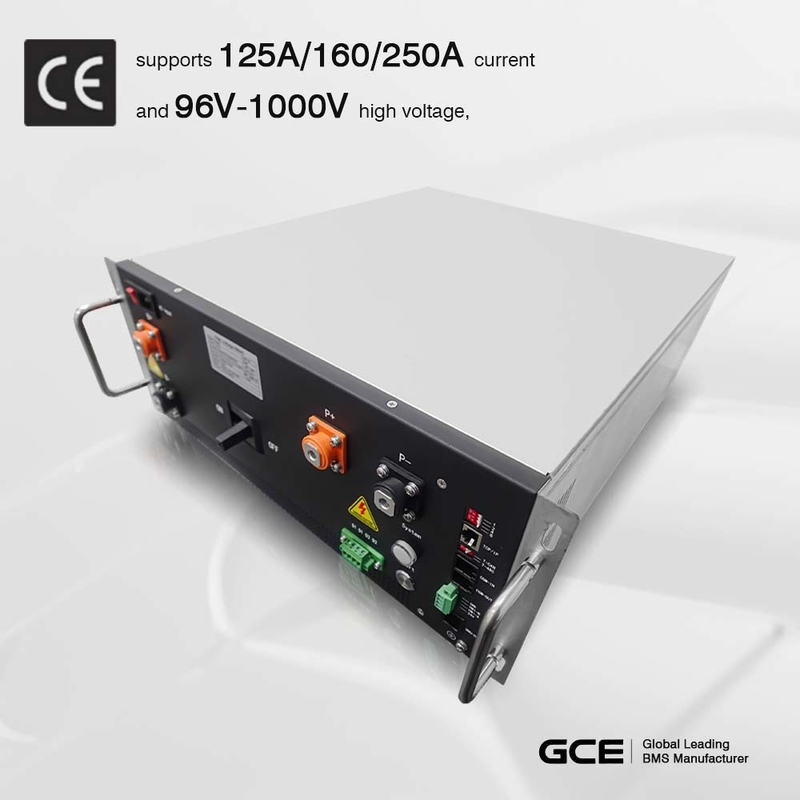

RBMS ((master BMS) è la scatola di controllo principale GCE. RBMS è costituito da PCB di controllo principale, relè / contattori, carica e scarica corrente di rilevamento euquipments, corrente continua, interruttori, comunicazione rs485,CAN TCPIP e altre interfacce e connettori.
BMU ((slave BMS) ha 8S, 12S-16S, 17S-24S tre tipi di bmu. è possibile fare qualsiasi tipo di pacchetti di batterie in base alla capacità della cella, peso e dimensioni come moduli di base.
SBMS (Stack BMS), stack significa 2 o più rack di batterie in parallelo, quindi SBMS è necessario, perché è necessario fare tutti i rack in parallelo e ottenere informazioni di salute della batteria da ogni cella,L' SBMS ha uno schermo touch da 7 pollici., è sufficiente per visualizzare tutte le informazioni.
Parametri tecnici GCE HV-BMS:
| RBMS (master BMS) | 4U-125A/160A/250A |
| metodo di protezione | MCCB+Contactor |
| Intervallo di corrente nominale | -250A~250A |
| Intervallo di tensione | 384 V-1000 V |
| Precisione di campionamento corrente | 10,0% FSR |
| Interfaccia di comunicazione con PCS | RS485/CAN |
| Interfaccia di comunicazione con BMU | CAN |
| Interfaccia di comunicazione con GBMS | RS485/CAN |
| Comunicazione con il software di monitoraggio/SEM | Ethernet |
| Supporto per l' aggiornamento di IAP | - Sì, sì. |
| Supporto per la visualizzazione HMI e le impostazioni dei parametri | No ((OptionalPlug in) |
| Determinazione dell'isolamento | Sì (facoltativo) |
| Modulo di alimentazione ad alta tensione | Sostenere l'avvio della corrente continua (facoltativo) |
| Sotto il contatto a secco (normalmente aperto) | Nessuna |
| Qty massimo delle BMU | 18 |
| Potenza | 24VDC ((18~28V) |
| Consumo di energia | ≤ 25W |
| Dimensione (W*H*D) mm | 4U |
| (440*178*500) | |
| Connessione Via fuori | Dietro e davanti |
| Tap Center | supporto (facoltativo) |
| Peso netto | 23 kg |
Caratteristiche del BMS ad alta tensione GCE:
| 1 | Sistema avanzato di gestione della batteria ---- Il sistema di gestione della batteria altamente integrato può realizzare un monitoraggio senza soluzione di continuità. |
| 2 |
Perfetta autocontrollo e funzione di controllo dello stato di funzionamento, con schermo HMI,3.5 pollici e 7 pollici touch screen opzionale. Informazioni sul sistema funzionante sono chiare a colpo d'occhio. |
| 3 | Strategie di controllo e protezione del sistema complete e affidabili, che garantiscano in modo completo la sicurezza delle batterie, e di accompagnamento per prolungare la vita delle batterie. |
| 4 |
Progettazione modulare, configurabile ed espandibile ---- unità di stoccaggio di energia multiple possono essere L'obiettivo è quello di creare un sistema di accumulo di energia più grande, in grado di essere combinato e ampliato in modo flessibile fino a raggiungere 1 GWh. |
| 5 |
Interfacce di comunicazione abbondanti --- RS485 multipli, CAN, Ethernet, ingresso a contatto asciutto e interfacce di uscita, che supportano la comunicazione con la maggior parte dei server PCS/inverter e di monitoraggio presenti sul mercato. |
| 6 |
Il protocollo di interfaccia di comunicazione è flessibile ---- la fabbrica viene fornito con la società Il protocollo di comunicazione può anche essere adattato ai PCS di diversi produttori in base alle esigenze del cliente. |
| 7 | Il chip di memoria di grande capacità integrato può memorizzare una grande quantità di dati chiave di funzionamento, e una scheda SD può essere aggiunta per realizzare la memoria storica della batteria |
| 8 |
Il controllo automatico della circolazione e il controllo automatico parallelo/offline possono facilmente realizzare il connessione parallela di batterie. |
