Dettagli del prodotto
Luogo di origine: CINESE
Marca: GCE
Certificazione: CE UL TUV
Numero di modello: RBMS07-S20-400A870.4V
Termini di trasporto & di pagamento
Quantità di ordine minimo: 2
Prezzo: Negotiatable
Imballaggi particolari: Borsa di bolla, schiuma, cartone
Tempi di consegna: 20 giorni lavorativi
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 1000 serie/mese
Garanzia: |
3 anni |
Tipo di cella applicabile: |
Lifepo4 NMC LTO |
Tensione nominale ≠: |
870.4V |
Corrente di massimo: |
400A |
Numero della batteria.: |
272 |
Caratteristica di progettazione: |
DC AC Doppia alimentazione |
Comunicazione: |
LAN, RS485, CAN |
Dimensione della scatola di alta tensione: |
5U |
Monitor dell'isolamento: |
Opzionale |
Nuovo peso: |
32kgs |
Struttura: |
Master BMS, Slave BMU, fili di acquisizione |
Applicazioni disponibili: |
BESS UPS Solar Off-Grid ESS |
Garanzia: |
3 anni |
Tipo di cella applicabile: |
Lifepo4 NMC LTO |
Tensione nominale ≠: |
870.4V |
Corrente di massimo: |
400A |
Numero della batteria.: |
272 |
Caratteristica di progettazione: |
DC AC Doppia alimentazione |
Comunicazione: |
LAN, RS485, CAN |
Dimensione della scatola di alta tensione: |
5U |
Monitor dell'isolamento: |
Opzionale |
Nuovo peso: |
32kgs |
Struttura: |
Master BMS, Slave BMU, fili di acquisizione |
Applicazioni disponibili: |
BESS UPS Solar Off-Grid ESS |

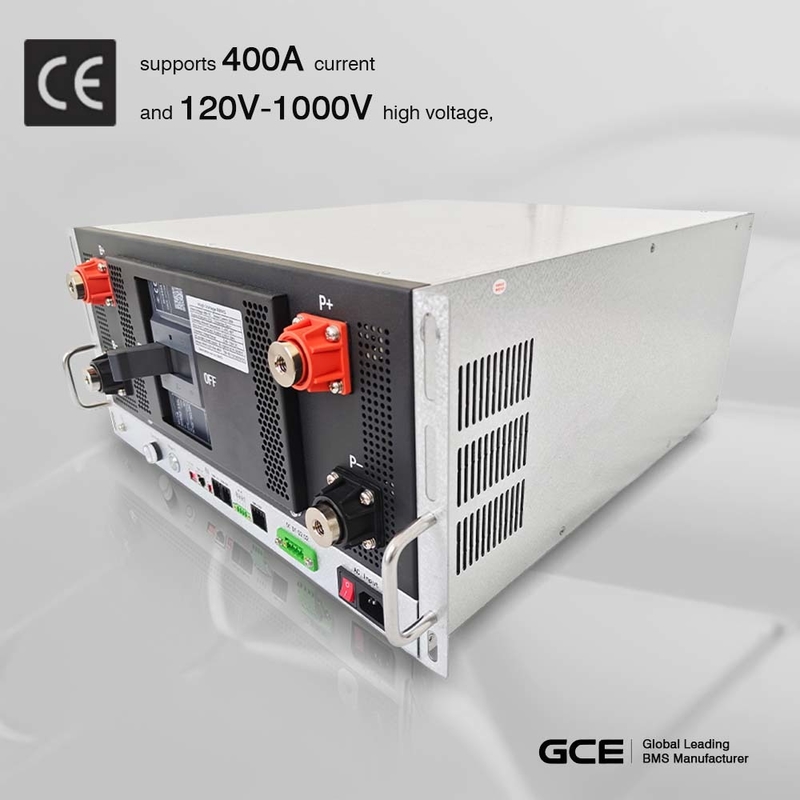

Lifepo4 Batteria 272S 870.4V 400A ESS Sistema di gestione UPS per il sistema solare off-grid BESS Sistema di gestione della batteria
Un set completo di HV272S870.4V 400ALe soluzioni BMS comprendono:
1 set Master BMS, modello #: RBMS07-S20-400A870.4V
17sets 16S Slave BMU Modello #: BMU07-16S8T48F
17sets 16S Armatura a filo
16S Le cinture a filo comprendono:
20P Voltaggio e 18P Cavo di acquisizione della temperatura, lunghezza standard 60 cm
Cavo di comunicazione esterno BMU con porto di Shenji, lunghezza standard 30 cm
Il cavo di alimentazione per il ventilatore, lunghezza standard 60cm
Introduzione della società GCE:
Hunan Group Control Energy Technology Co., Ltd. ((GCE) è una società ad alta tecnologia specializzata nella ricerca e sviluppo di apparecchiature periferiche BMS e batterie al litio.Il sistema intelligente di gestione delle batterie al litio ad alte prestazioni prodotto dalla nostra azienda adotta la tecnologia leader internazionale, che migliora notevolmente l'efficienza della gestione della batteria e prolunga la durata di vita della batteria al litio.La strategia avanzata di controllo del BMS evita le difficoltà e l'instabilità incontrate dalla maggior parte dei concorrenti per il nostro BMS.
BMS software a bassa tensione da 4S a 24s ha un'ampia gamma di applicazioni, ricche interfacce di prodotto, una forte scalabilità e compatibilità con lo sviluppo secondario;30s a 75s BMS adotta master-slave design integrato e soluzione di relè per soddisfare la domanda di batterie al litio di più stringhe di batterie di piccola capacità. ridurre notevolmente i costi di utilizzo degli utenti; gli anni '60-270 adottano un'architettura master-slave a tre livelli,che possono soddisfare i requisiti di serie e paralleli delle batterie al litio singole ad alta capacità entro 1000V.
Con l'apprendimento della tecnologia di base del BMS e l'invenzione su questa base, la nostra azienda ha sviluppato una varietà di periferiche per batterie al litio per soddisfare le esigenze di alta qualità del mercato.
Introduzione dei prodotti BMS ad alta tensione GCE:
RBMS, significa rack BMS, ogni rack può fare un massimo di 20 pezzi di batterie 15S in serie per costruire la tensione del sistema fino a 1000V.
BMU (Battery Management Unit) ha 8S, 12S-16S, 17S-24S tre tipi di BMU, è possibile fare diversi moduli di batteria in base alle dimensioni, peso, volume delle celle.ogni pacchetto di batterie deve installare una BMU, può essere installato all' interno della confezione o all' esterno con una scatola BMU.
SBMS (Stack BMS) se vuoi rendere il tuo sistema di batterie in una maggiore capacità, è necessario aggiungere più rack in parallelo, SBMS può aiutarti a ottenere più informazioni sulla salute della batteria da RBMS,SBMS fornisce anche interfacce abbondanti per la connessione PCS/inverter, EMS e altre attrezzature relative.
Elenco facoltativo dei componenti del BMS ad alta tensione:
1. 8S BMU
2. 12-16S BMU
3. 17S-24S BMU
4- Armatura di filo 600 mm/900 mm/1200 mm
5. Sensore di temperatura 8pcs 600mm/900mm/1200mm
6. guarnizione per fili di comunicazione 180mm/300mm/600mm
7. filo ventilatore 48V per 8S/12-16S BMU, 12V per 17S-24S BMU
8. resistenza all'isolamento
9. Master BMS ((RBMS) 2U/3U/4U/5U
10. touch screen 3,5 pollici / 7 pollici
11. BMS in pila (SBMS)
12. Rs485 per il convertitore USB
13. CAN a convertitore USB
14. scatola degli strumenti di prova BMU
Caratteristiche del GCE HV-BMS:
| 1 | Sistema avanzato di gestione della batteria--- Il sistema di gestione della batteria altamente integrato può realizzare un monitoraggio senza soluzione di continuità. |
| 2 |
Perfetta autocontrollo e funzione di controllo dello stato di funzionamento, con schermo HMI, L'informazione sul funzionamento del sistema è chiara a colpo d'occhio. |
| 3 | Strategie di controllo e protezione del sistema complete e affidabili, che garantiscano in modo completo la sicurezza delle batterie, e di accompagnamento per prolungare la vita delle batterie. |
| 4 |
Progettazione modulare, configurabile ed espandibile --- più unità di stoccaggio dell'energia possono essere L'impianto di accumulo di energia può essere combinato e ampliato in modo flessibile in un sistema di accumulo di energia più grande. |
| 5 |
Interfacce di comunicazione abbondanti --- RS485 multipli, CAN, Ethernet, ingresso a contatto asciutto Interfacce di comunicazione con la maggior parte dei PCS e dei server di monitoraggio presenti sul mercato. |
| 6 |
Il protocollo di interfaccia di comunicazione è flessibile --- la fabbrica viene fornita con la Il protocollo di comunicazione può anche essere adattato ai PCS di diversi produttori in base alle esigenze del cliente. |
| 7 | Il chip di memoria di grande capacità integrato può memorizzare una grande quantità di dati chiave di funzionamento, e una scheda SD può essere aggiunta per realizzare la memoria storica della batteria |
| 8 |
Il controllo automatico della circolazione e il controllo automatico parallelo/offline possono facilmente realizzare il connessione parallela di batterie. |
Collegamento per il download delle specifiche RBMS
GCE_RBMS specifica - EN - V1.0.pdf
GCE 12-16S BMU-specifica-UL-V1.0.pdf
GCE 17-24S BMU-specificazione-UL-V1.0.pdf
modulo di raccolta informazioni BMS ad alta tensione EN2021-04.do...
