Sistema di gestione della batteria 224S 716.8V 160A Smart BMS Lifepo4

Dettagli del prodotto

Luogo di origine: La CINA

Marca: GCE

Certificazione: CE UL TUV

Numero di modello: RBMS07-D20-160A716.8V

Termini di trasporto & di pagamento

Quantità di ordine minimo: 2

Prezzo: pls contact bruceliu@hngce.com

Imballaggi particolari: Borsa di bolla, schiuma, cartone

Tempi di consegna: 20 giorni lavorativi

Termini di pagamento: T/T, L/C

Capacità di alimentazione: 1000sets/month

Ottenga il migliore prezzo
Punto culminante:

Sistema di gestione della batteria 716.8V

,

Sistema di gestione della batteria 224S

,

160A Smart BMS Lifepo4

Applicazione:
Contenitore ESS di UPS BESS Solar Off Grid ESS
Garanzia:
3years
Tensione:
716.8V
corrente:
160A
Corda del pacchetto no.:
224S
Tipo delle cellule applicabile:
Lifepo4 MNC LTO

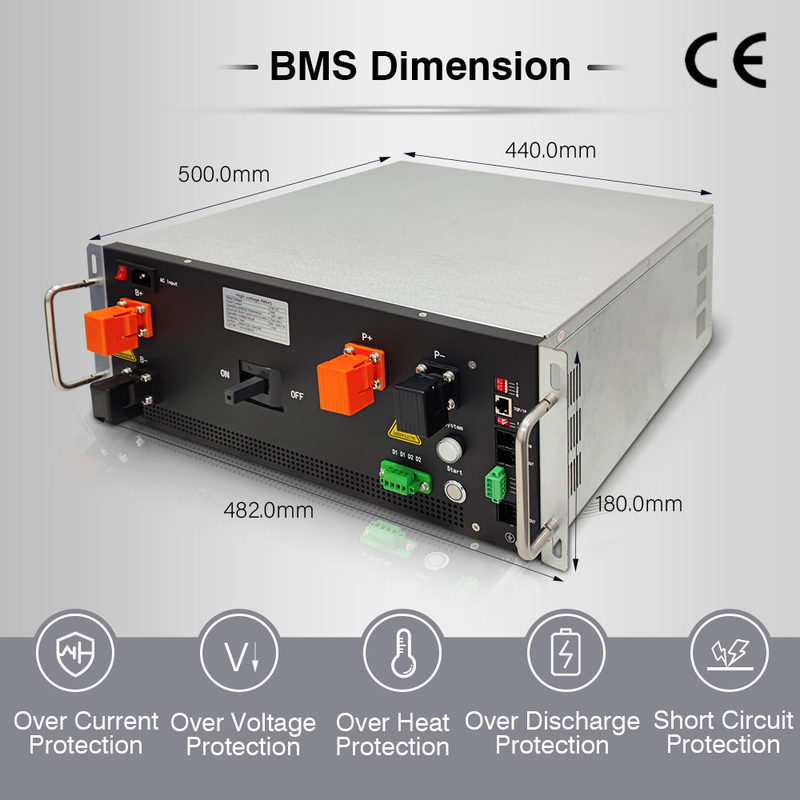

Dimensione:
440mm*178mm*500mm
Struttura:
Struttura livellata di Master Stack 3 dello schiavo
Contatto a secco:
2 strade facoltative e massime del canale di uscita
Peso:
28KGS
Applicazione:
Contenitore ESS di UPS BESS Solar Off Grid ESS
Garanzia:
3years
Tensione:
716.8V
corrente:
160A
Corda del pacchetto no.:
224S
Tipo delle cellule applicabile:
Lifepo4 MNC LTO
Dimensione:
440mm*178mm*500mm
Struttura:
Struttura livellata di Master Stack 3 dello schiavo
Contatto a secco:
2 strade facoltative e massime del canale di uscita
Peso:
28KGS
Sistema di gestione della batteria 224S 716.8V 160A Smart BMS Lifepo4

immagazzinamento dell'energia ad alta tensione UPS del sistema di gestione della batteria di 224S 716.8V 160A Smart BMS Lifepo 4 BMS 16S BMU in serie





716.8V160A alta tensione BMS Configuration:



Le soluzioni di alta tensione 224S716.8V 160A BMS include:

1set Master BMS, Model#: RBMS07-D20-160A716.8V

schiavo BMU Model# di 14sets 16S: BMU08-16S8T12F

cablaggio del cavo di 14sets 16S

Il cablaggio del cavo include:

Cavo di acquisizione di Voltage&Temperature,

Cavo di comunicazione esterna di BMU con il porto di Shenji,

Il cavo di potere per il fan.



Master BMS di alta tensione di GCE ed accessori:



Sistema di gestione della batteria 224S 716.8V 160A Smart BMS Lifepo4 0



Sistema di gestione della batteria 224S 716.8V 160A Smart BMS Lifepo4 1 Sistema di gestione della batteria 224S 716.8V 160A Smart BMS Lifepo4 2
Sistema di gestione della batteria 224S 716.8V 160A Smart BMS Lifepo4 3 Sistema di gestione della batteria 224S 716.8V 160A Smart BMS Lifepo4 4
Sistema di gestione della batteria 224S 716.8V 160A Smart BMS Lifepo4 5 Sistema di gestione della batteria 224S 716.8V 160A Smart BMS Lifepo4 6 Sistema di gestione della batteria 224S 716.8V 160A Smart BMS Lifepo4 7

12S-24S BMU (schiavo)

12S-24S BMU ha 8pcs dei sensori di temperatura, tensione 48V (17S-24S 12V), gamma 0-5V, l'alimentazione elettrica 12V, consumo del fan di rilevazione di tensione meno 20mA, comunicazione di CAN2.0 B



Cablaggio del cavo

Cavo di acquisizione del segnale

Un cavo di 18 P+20P, 600mm di lunghezza standard, 900mm, cavo del sensore di temperatura di 1200mm: di lunghezza standard: 600mm, 900mm, 1200mm
Cavo di potere del fan: 600mm


Cablaggio del cavo

cavo di comunicazione

Il cavo di comunicazione sta collegandosi dal BMS matrice ad ogni BMU con un collegamento di cascata, l'ultimo porto è per la resistenza terminale









Alta tensione BMS Product Characteristics:



Sistema di gestione avanzato della batteria del ※---Il sistema di gestione altamente integrato della batteria può realizzare il monitoraggio senza cuciture.



Il ※ perfeziona autocontrollato e lo stato corrente che controlla la funzione, con lo schermo di visualizzazione di HMI, sistema che esegue le informazioni è chiaro con un'occhiata.



Strategie complete ed affidabili del ※ di sistema di controllo e di protezione, completamente sicurezza della batteria di garanzia e scorta per prolungare la durata dei pacchetti della batteria.



Progettazione modulare del ※, configurabile ed estensibile---le unità di immagazzinamento dell'energia multiple possono combinarsi ed ampliate flessibilmente in un più grande sistema di immagazzinamento dell'energia.



Alta tensione BMS Technical Parameters:



RBMS (BMS matrice) 4U-125A/160A/250A
metodo proteggente MCCB+Contactor
Gamma della corrente nominale -250A~250A
Gamma di tensione 384V-1000V
Accuratezza di campionamento corrente 1.0%FSR
Interfaccia di comunicazione con il PCS RS485/CAN
Interfaccia di comunicazione con BMU LATTA
Interfaccia di comunicazione con GBMS RS485/CAN
Comunicazione con il controllo del software/EMS Ethernet
Aggiornamento di sostegno pressione i.a.
Regolazioni dell'esposizione e di parametro di sostegno HMI Nessun (OptionalPlug dentro)
Rilevazione dell'isolamento Sì (facoltativo)
Modulo di potere ad alta tensione Inizio di CC di sostegno (facoltativo)
Uscita del contatto a secco (normalmente aperta) Nessuno
Qty massimo di BMUs 18
Potere 24VDC (18~28V)
Consumo di energia ≤25W
Dimensione (W*H*D) millimetro 4U (440*178*500)
Uscita del collegamento Posteriore ed anteriore
Centro del rubinetto supporto (facoltativo)
peso netto 23kg



Alta tensione 3-Level BMS Diagram Structure di GCE:



Sistema di gestione della batteria 224S 716.8V 160A Smart BMS Lifepo4 8



Alta tensione BMS Applications:



Sistema di gestione della batteria 224S 716.8V 160A Smart BMS Lifepo4 9 Sistema di gestione della batteria 224S 716.8V 160A Smart BMS Lifepo4 10
Sistema di gestione della batteria 224S 716.8V 160A Smart BMS Lifepo4 11 Sistema di gestione della batteria 224S 716.8V 160A Smart BMS Lifepo4 12





FAQ circa l'alta tensione BMS di GCE:

  • Q: È voi un produttore o semplicemente una società per azioni?
    : Siamo un produttore e vi accogliamo favorevolmente francamente per visitare la nostra fabbrica.
  • Q: Posso ottenere alcuni campioni?
    : Sì, l'ordine del campione è disponibile per il controllo di qualità e la prova del mercato.
  • Q: Che genere di cellule è applicabile a questo sistema di gestione della batteria?
    : LFP, NMC, LTO
  • Q. Come circa il termine di consegna?
    : Il tempo d'esecuzione richiede solitamente di conseguenza circa 15 - 20 giorni lavorativi alla specificazione del vostri ordine e quantità.
  • Q. Che cosa sono le vostre dilazioni di pagamento?
    : T/T avanzato è il termine principale di pagamento ed altri termini di pagamento sono negoziabili. Contattici prego, noi discuterà i dettagli.
  • Q: Che cosa sono i vostri termini di garanzia?
    : Offriamo una garanzia di tre anni.
  • Q. Potete produrre BMS con i requisiti di personalizzazione?
    : Sì, in base alla quantità di ordine, possiamo procedere ad alcuni piccoli adeguamenti.
  • Q: Come la vostra fabbrica fa per quanto riguarda controllo di qualità?
    : La qualità viene sempre in primo luogo. Tutti i nostri prodotti passano con i processi rigorosi di controllo di qualità da materiale ricevuto al processo di montaggio. Ogni prodotto sarà provato prima dell'imballaggio & della spedizione.
  • Q: Che termini commerciali sono disponibili?
    : Nessuna limitazione alle condizioni commerciali. Facciamo normalmente EXW per gli ordini più piccoli di 5000USD e la CATENA DELL'OROLOGIO per il resto. Inoltre, possiamo inviare rapidamente e facilmente BMSs via DHL&UPS&FEDEX.
  • Q: È il vostro BMS facile e conveniente a più install&test?
    : Ciò è nostra i bms ad alta tensione della quarta generazione. È una soluzione globale dei bms, cioè, non avete bisogno della tecnologia professionale di installare il nostro BMS ad alta tensione per formare un sistema di batterie completo.
  • Q: Che benefici fanno i clienti ottengono?
    : Il nostro BMS ad alta tensione ha la logica di controllo completa di scarico e della carica della batteria e funzione dell'equilibrio fra le batterie. Possiamo anche fissare i vari parametri del sistema secondo le necessità reali dei clienti di assicurare la stabilità, l'affidabilità e la prestazione efficiente del sistema.
