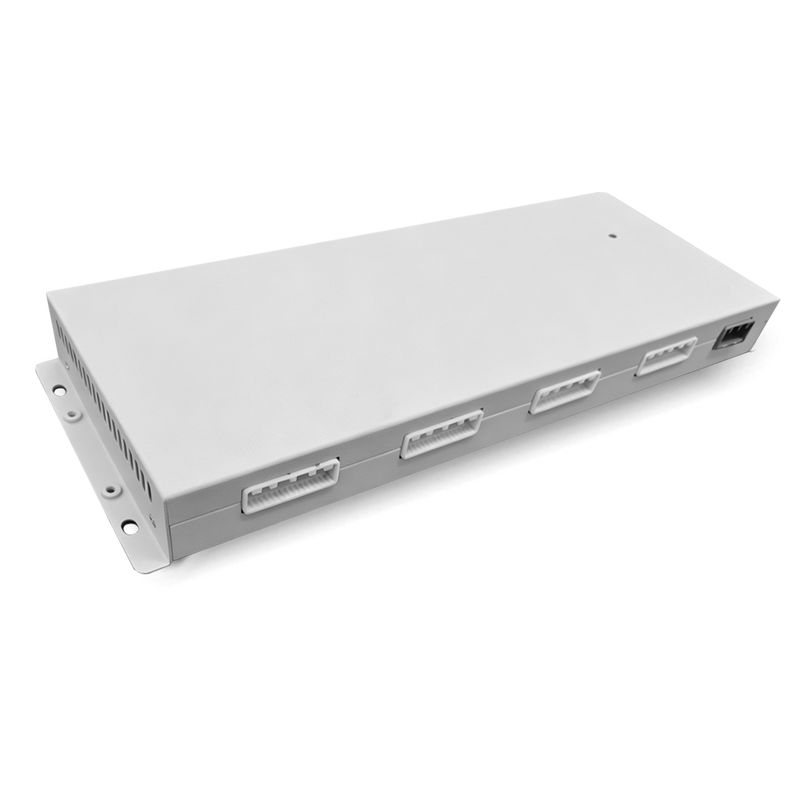

Name: BMU slave ad alta tensione 52S | Bilanciamento attivo 3A | Precisione ±5mV | CAN 2.0B
Brand: Hunan GCE Technology Co.,Ltd
SKU: BMU02F4-N50S32T-3A
Price: 100000000 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Cina

Marca: GCE

Certificazione: CE

Numero di modello: BMU02F4-N50S32T-3A

Termini di trasporto & di pagamento

Quantità di ordine minimo: 10 unità

Prezzo: Consult with cara@hngce.com

Imballaggi particolari: Imballaggio in schiuma di scatola di cartone

Tempi di consegna: 25 giorni lavorativi

Termini di pagamento: L/C, T/T

Capacità di alimentazione: 1000 unità al mese

Ottenga il migliore prezzo

chatta adesso

Dettagli del prodotto

Descrizione di prodotto

Evidenziare:
                                                                                                                                                                                                                                                                                    BMU slave ad alta tensione 52S con bilanciamento attivo 3A, BMU ad alta tensione con precisione ±5mV, BMS HV con protocollo CAN 2.0B


Nome del prodotto:	Sistema di gestione BMS della batteria	Materiale:	Metallo
Colore:	Bianco	Comunicazione:	Potere
Numeri di celle:	52 anni	ODM/OEM:	supporto
Garanzia:	1 anno	Adatto per batteria:	LFP/NMC/LTO
Misurare:	37813736mm	Grado di tensione operativa:	<1000 VCC

Nome del prodotto:	Sistema di gestione BMS della batteria
Materiale:	Metallo
Colore:	Bianco
Comunicazione:	Potere
Numeri di celle:	52 anni
ODM/OEM:	supporto
Garanzia:	1 anno
Adatto per batteria:	LFP/NMC/LTO
Misurare:	37813736mm
Grado di tensione operativa:	<1000 VCC

BMU slave ad alta tensione 52S | Bilanciamento attivo 3A | Precisione ±5mV | CAN 2.0B

BMU Slave ad alta tensione 52S | Bilanciamento attivo 3A | Precisione ±5mV | CAN 2.0B

Caratteristiche principali

Supporto batteria 52S - Monitora fino a 52 celle in serie con 32 sensori di temperatura
Equalizzazione attiva 3A - Bilanciamento attivo efficiente per una maggiore durata e prestazioni della batteria
Monitoraggio ad alta precisione - Precisione di tensione ±5mV e precisione di temperatura ±2°C

Tensione operativa 1000VDC - Adatto per sistemi di accumulo di energia ad alta tensione
Architettura distribuita modulare - Comunicazione trasparente con RBMS/SBMS tramite CAN 2.0B
Design robusto - Grado di isolamento 2800VDC, intervallo operativo -20°C~60°C
Facile integrazione - Fattore di forma compatto 377,4×137×36 mm con accessori per cablaggi inclusi

Panoramica del prodotto

La serie GCE BMU02F4-N è un'unità di gestione della batteria ad alta tensione progettata per sistemi di accumulo di energia su larga scala, che supporta fino a 52 celle collegate in serie con monitoraggio completo di tensione e temperatura. Come componente centrale dell'architettura di gestione distribuita della batteria, questa BMU offre una supervisione precisa delle celle, un'equalizzazione attiva e una comunicazione CAN affidabile per un'integrazione trasparente con i sistemi di gestione rack e stack.

Monitoraggio di precisione e bilanciamento attivo

Dotata di chip AFE (Analog Front End) avanzati, la BMU02F4-N raggiunge una precisione di misurazione della tensione di ±5mV e una precisione di temperatura di ±2°C in un intervallo di rilevamento da -30°C a 100°C. La funzione integrata di bilanciamento attivo da 3A garantisce che tutte le celle mantengano uno stato di carica coerente, migliorando significativamente la longevità del pacco e l'efficienza complessiva del sistema. Il bilanciamento attivo trasferisce attivamente energia tra le celle anziché dissiparla sotto forma di calore, rendendolo molto più efficiente dei metodi di bilanciamento passivo.

Alta tensione e conformità alla sicurezza

Progettata per applicazioni esigenti, la BMU supporta tensioni operative fino a 1000VDC e presenta un grado di isolamento di 2800VDC (60s a 2mA), garantendo un funzionamento sicuro in ambienti ad alta tensione. L'unità è conforme agli standard di sicurezza del settore e tutte le procedure di installazione e manutenzione sono progettate tenendo conto della sicurezza dell'operatore.

Configurazione flessibile e scalabilità

La BMU02F4-N è disponibile in più configurazioni:

Modelli standard: 50S/32T e 52S/32T (celle in serie / sensori di temperatura)
Opzioni personalizzate: configurazioni non standard da 40S a 48S disponibili su richiesta

Ogni BMU si integra perfettamente con:

RBMS (Rack Battery Management System) - Gestione a livello di cabinet
SBMS (Stack Battery Management System) - Coordinamento a livello di sistema
Comunicazione CAN 2.0B a 250kbps per uno scambio dati affidabile

Design compatto e facile installazione

Con dimensioni di 377,4 × 137 × 36 mm (L×A×P), la BMU offre una soluzione salvaspazio che può essere integrata all'interno dei moduli batteria o montata esternamente. L'unità include:

4× cablaggi di acquisizione a 32 pin (lunghezza standard 900 mm)
1× cablaggio di comunicazione (lunghezza standard 300 mm)
Connettori terminali standardizzati (serie A-M2200) per un cablaggio semplificato

Robusta tolleranza ambientale

Costruita per condizioni reali, la BMU opera in modo affidabile in:

Parametro	Intervallo operativo	Intervallo di stoccaggio
Temperatura	-20°C a 60°C	-20°C a 55°C
Umidità	5% a 75% RH	≤75% RH
Altitudine	Fino a 2000 m (solo installazione interna)
Isolamento	Resistenza alla tensione 2800VDC/60s/2mA

Guida al cablaggio e alla connessione

La BMU utilizza quattro unità di acquisizione AFE distribuite sui connettori J2~J5:

Connettore	Celle	Unità AFE
J2	Celle 1-13	AFE #1
J3	Celle 14-26	AFE #2
J4	Celle 27-39	AFE #3
J5	Celle 40-52	AFE #4

Regola critica di cablaggio: il cavo di campionamento della tensione della batteria e il cavo di alimentazione del chip AFE devono utilizzare cablaggi separati e indipendenti - non possono condividere lo stesso conduttore. Ogni chip AFE richiede il proprio cablaggio di alimentazione dedicato.

Importanti istruzioni di sicurezza

Collegare sempre prima il cablaggio lato batteria prima di collegarlo alla BMU - non collegare mai la BMU prima di aver assicurato le connessioni di acquisizione della tensione e le sonde di temperatura alla batteria
Utilizzare strumenti isolati durante l'installazione, la messa in servizio e la manutenzione
Indossare DPI adeguati: guanti in gomma isolati, protezione per gli occhi e stivali in gomma isolati
Se detriti metallici cadono nella batteria durante il lavoro, rimuoverli immediatamente con strumenti isolati - non lasciare mai materiale estraneo all'interno
Seguire rigorosamente gli schemi di cablaggio per evitare danni alla scheda del circuito
Evitare l'uso prolungato in ambienti con: temperatura/umidità eccessive, vibrazioni forti, luce solare diretta, polvere, sostanze corrosive o materiali infiammabili

Applicazioni

Sistemi di accumulo di energia su scala utility
Armadi batteria commerciali e industriali
Stack batteria ad alta tensione (chimiche LFP/NMC)
Integrazione di energie rinnovabili (accumulo solare/eolico)
Microgrid e sistemi di peak-shaving

Supporto tecnico

Per le ultime specifiche, file CAD 3D o richieste di configurazione personalizzata, contattare il supporto tecnico GCE:
